Macchina di posizionamento visivo per la posizionamento della scatola regalo premium

elevata precisione

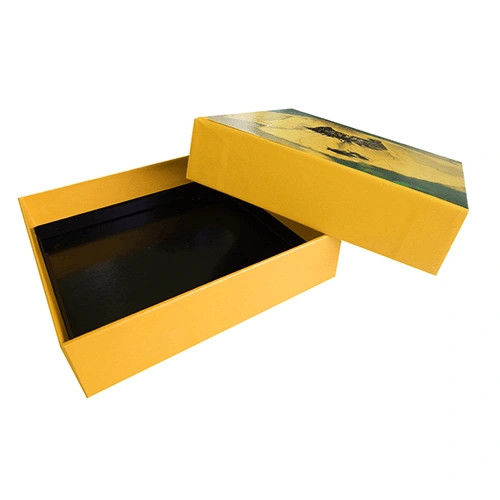

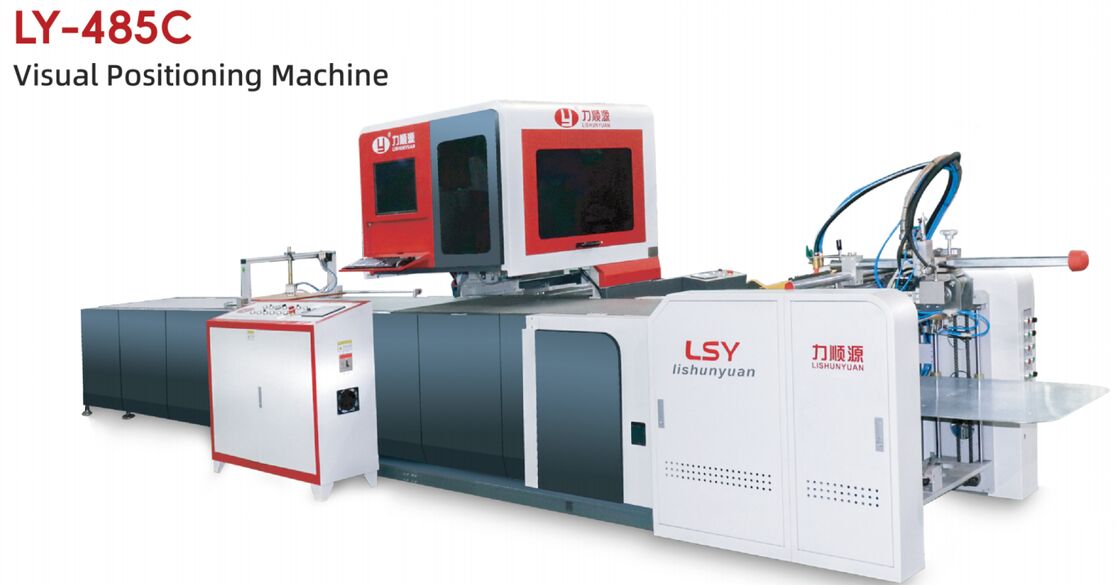

Una serie di prodotti LY-485, le parti di alimentazione, incollaggio e nastro trasportatore Feida utilizzano servo drive indipendente.e la fotocamera per posizionare visivamente la scatola interna, che può realizzare alta precisione nella scatola rigida, libreria, cassetto cassetto, scatole di forma irregolare.,Scatola per gioielli, scatola per orologi, scatola per vini, scatola per sigarette, ecc.

1Adotta un sistema automatico di alimentazione della carta ad alta velocità, controllato pneumaticamente, e le sue strutture sono semplici e ragionevoli.

2Il nuovo raschiatore di rame progettato collabora con la gomma in modo più compatto, evitando efficacemente l'avvolgimento della carta e il raschiatore di rame è più resistente.

3Il sistema di alimentazione e posizionamento della carta adotta un dispositivo di controllo fotoelettrico di alta precisione importato per rendere la posizione della carta e del cartone più precisa.

4. Adotta il controllo PLC, semplice funzionamento, i problemi vengono visualizzati direttamente sull'HMI che aiuta l'operatore a risolvere facilmente il problema.

Aggiustatore

1. Controllo dell' alimentatore mediante servomotore
2Funzione di ribaltamento di carta
3Valvole pneumatiche di controllo del vuoto di grande diametro
4. Il rullo a pressione in gomma per la carta di alimentazione
5. piattaforma antistatica per carta
6. La funzione di sollevamento automatico per la pila di alimentazione
7. alimentazione stack arresto automatico quando carta superiore in posizione controllo alimentatore da servomotore

Posizionamento

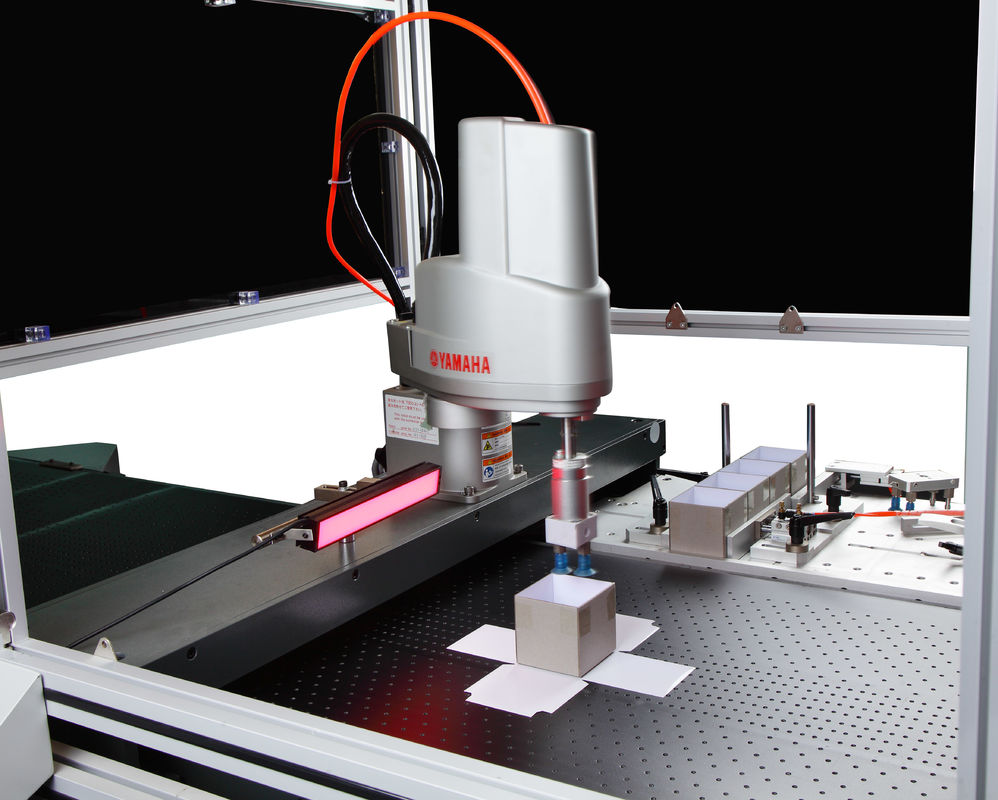

1. SCARA (Selective Compliance YAMAHA Robot Arm) per individuare la scatola grigia

2. Germania Balser fotocamera con Giappone Kowa Lens in 10 milioni di pixel sistema di tracciamento

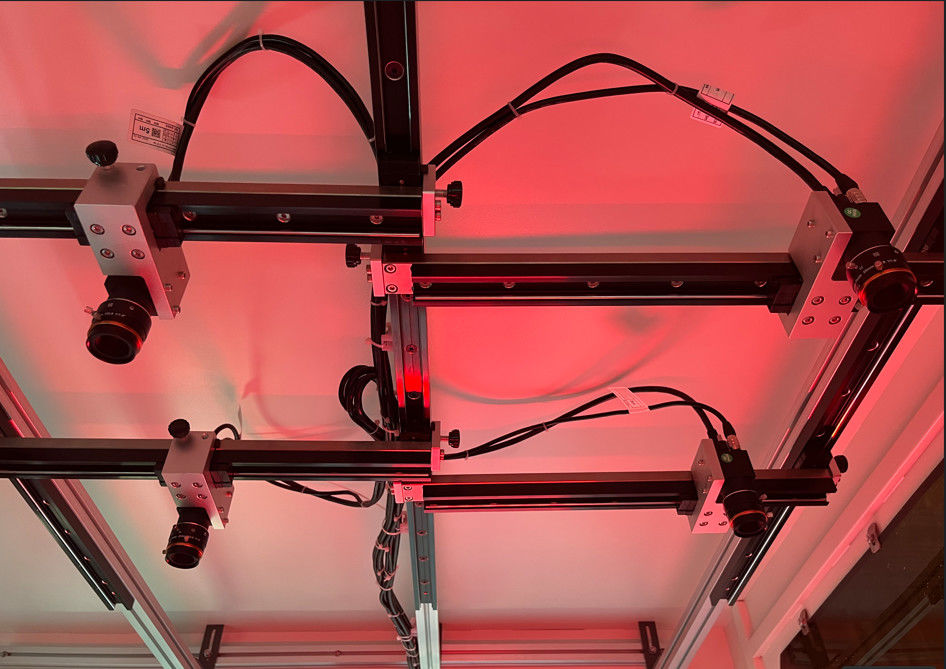

3Doppia telecamera con bobina XY per il posizionamento.

Caratteristiche del prodotto:

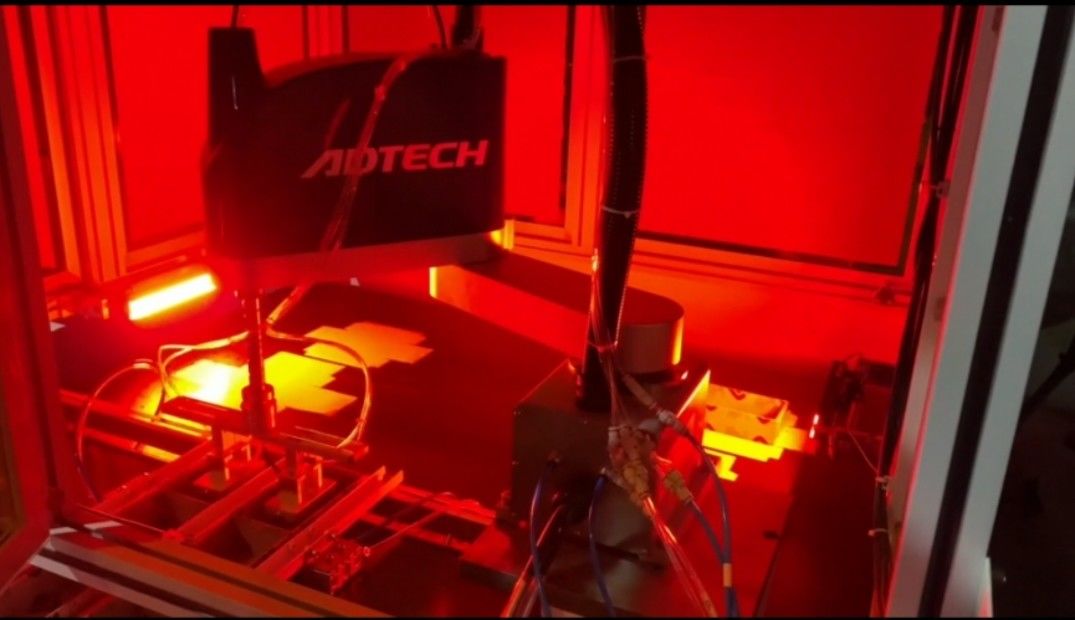

Utilizzando due telecamere industriali con cinque megapixel e braccio robot YAMAHA per posizionare, alta precisione di posizionamento ((± 0,1 mm).

Alta velocità di produzione, velocità di produzione di scatole rigide fino a 25-35pcs/min; velocità di produzione di case e prodotti montati fino a 20-30pcs/min.
Utilizzando un sistema di controllo uomo-macchina indipendente, il tempo di trasferimento macchina è breve, versione di trasferimento veloce.
L'alimentazione è stabile, non risucchia facilmente i fogli doppi, riduce il tasso di rifiuto del prodotto.

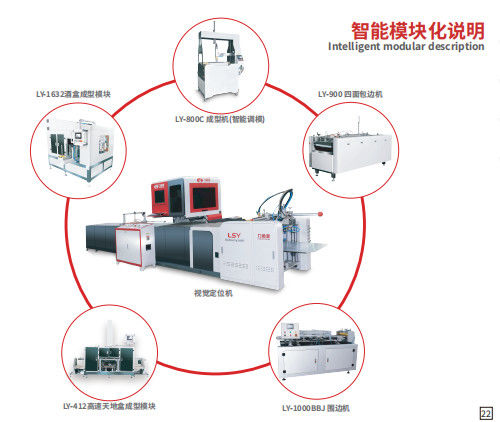

Modulo indipendente di incollaggio e posizionamento, può essere opzionalmente abbinato con la macchina di incollazione per angoli, la macchina per la fabbricazione di scatole per cartoni di splicing,macchine pneumatiche, macchine per la fabbricazione di custodie, ecc., per la produzione di custodie, montata, rigida scatola e finestra di apertura.

Specificità
