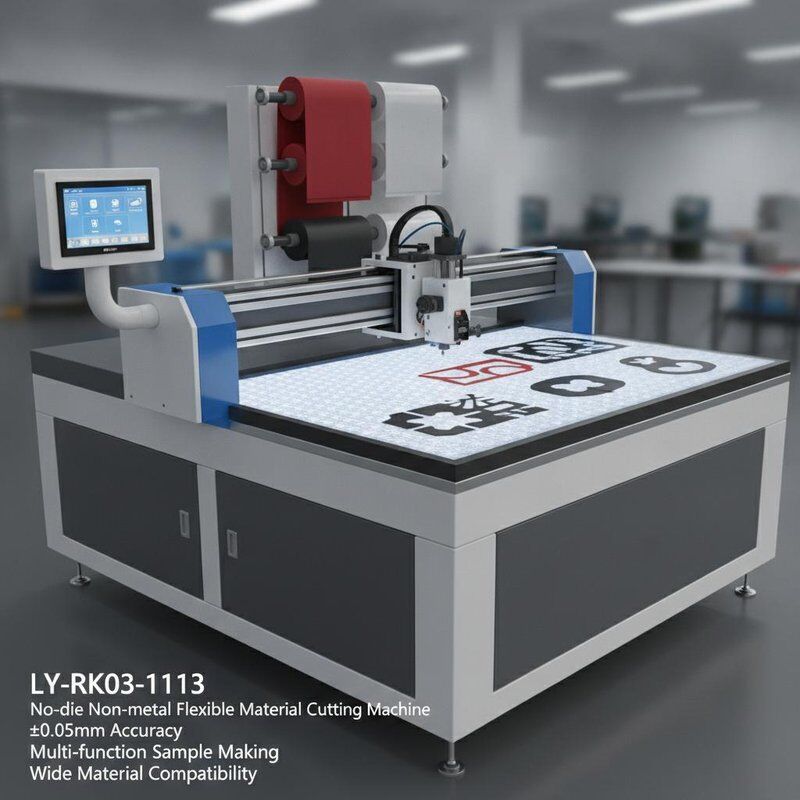

LY-RK03-1113 Macchina di taglio di materiali flessibili non metallici senza incisione con precisione di ± 0,05 mm per la produzione di campioni multifunzione e ampia compatibilità dei materiali

Il telaio in acciaio integrato è saldato in acciaio ad alto tenore di carbonio addensato, garantendo l'assenza di deformazioni o vibrazioni durante il funzionamento ad alta velocità a lungo termine. Fornisce prestazioni meccaniche stabili, garantendo precisione di taglio e longevità della macchina.

Sistema di aspirazione integrato che attiva in modo intelligente le zone di aspirazione in base alle dimensioni del materiale, garantendo una tenuta più forte e uniforme e migliorando significativamente la planarità della lamiera. Impedisce il sollevamento e lo spostamento dei bordi ed è adatto sia per tavole sottili che spesse.

Tre teste di lavoro azionate in modo indipendente consentono a più strumenti di funzionare in modo continuo e gli strumenti sono intercambiabili tra i moduli. Pertanto, una macchina gestisce il taglio, la cordonatura, la scanalatura e il plottaggio. Con uno spessore di taglio massimo di 50 mm, la macchina è compatibile con cartone ondulato, cartone grigio, cartone, schiuma sottile, pelle e altri materiali in fogli, soddisfacendo le esigenze quotidiane di creazione di campioni.

Il sistema di impostazione automatica dell'utensile integrato consente l'impostazione automatica con un solo tocco e la compensazione della lunghezza dopo un cambio utensile, senza richiedere alcuna calibrazione manuale. Ciò garantisce un cambio rapido con elevata precisione. Il sistema di trasmissione servoazionato ad alta precisione offre una precisione di taglio fino a ±0,05 mm e produce bordi puliti e privi di bave.

Puoi importare direttamente file CAD, AI o DXF e generare percorsi di taglio con un clic, consentendo alla macchina di tagliare qualsiasi forma complessa con curva di apprendimento pari a zero.

I componenti chiave sono protetti da polvere e detriti, con conseguenti tassi di guasto bassi e una semplice manutenzione ordinaria. Inoltre, il basso consumo energetico garantisce un funzionamento rispettoso dell'ambiente ed economico. L'ottimizzazione intelligente del percorso consente un'elaborazione rapida, abbreviando il ciclo di creazione dei campioni e consentendo una risposta rapida alle richieste di campioni dei clienti.

1. Scanalatura (scanalatura a V/U)

Scanalatura a V/U commutabile, formatura in un unico passaggio per materiali rigidi e morbidi.

2. Fustellatura a metà taglio

Fustellatura a metà taglio, taglia lo strato superiore solo per parti facili da strappare e di collegamento.

3.Cordonatura

Pieghe uniformi, nessuna screpolatura o grinza durante la piegatura.

4. Fustellatura a taglio completo

Nessuno stampo richiesto, taglio completo preciso, adatto per il campionamento di piccoli lotti. Taglio ad alta precisione senza pieghe su carta sottile e senza sfondamento dei bordi su carta spessa.

5.Taglio EVA

Speciale taglierina antiaderente, taglio EVA liscio e pulito.

6.Taglio del cartone ondulato

Taglio, cordonatura e scanalatura integrati per una riproduzione accurata delle strutture del cartone.

7.Taglio di etichette adesive

Fustellatura a profondità controllata con precisione che taglia solo la carta frontale e lo strato adesivo lasciando intatto il rivestimento.

8.Taglio della schiuma

Capace di taglio ad alta precisione di forme di contorno complesse, completo per varie lavorazioni di inserti da imballaggio.

Immagine

Nome

Introduzione

Sistema di controllo del movimento

Sistema di controllo del movimento ad alta velocità a 6 assi di fascia alta: proprietà intellettuale proprietaria, movimento preciso della testa di taglio, movimento della curva regolare.

Coltello oscillante elettrico ad alta frequenza

Motore Maxon ad alta frequenza integrato, velocità fino a 18.000 giri/min, dotato di lama in acciaio al tungsteno appositamente temprato. Taglia facilmente vari materiali duri e spessi (ad es. cartone ondulato, cartone a nido d'ape, cartone KT, cartone espanso in PVC) con velocità elevata, bordi lisci e netti.

Trascina lo strumento Coltello

Adatto per materiali con spessore ≤5mm. Velocità di taglio più elevata rispetto al coltello oscillante.

Set di ruote per cordonatura

Disponibili quattro ruote cordonatrici di diverse larghezze. Crea pieghe perfette su vari tipi di cartone ondulato e cartoncino. Rotella di cordonatura in PVC opzionale per la cordonatura del PVC.

Penna per plotter

Una penna neutra e una penna a base di olio. Utilizzato per disegnare su materiali cartacei/cartone e per il debugging di precisione della macchina.

Porta di trasmissione Ethernet

Trasmissione dati flessibile e stabile, forte espandibilità dell'automazione. Supporta l'aggiornamento e la manutenzione remota e consente il controllo della macchina e la chiamata di file all'interno di una rete locale.

Controllore del circuito integrato

Controller del circuito integrato ad alte prestazioni (non una scheda plug-in della scheda madre del computer). Può essere collegato a qualsiasi computer normale (inclusi i laptop), senza bisogno di un PC dedicato con specifiche elevate. Se il computer si guasta, può essere facilmente sostituito con un normale computer per far funzionare la macchina.

Protezione della sicurezza

Design anticollisione di sicurezza semplice ed elegante. Dispositivo di barriera fotoelettrica a infrarossi integrato con risposta sensibile, che garantisce la sicurezza dell'operatore e il funzionamento affidabile della macchina.

Piastra in alluminio a nido d'ape di grado aeronautico + piano di lavoro in PVC poroso

Primo utilizzo nel settore della piastra in alluminio a nido d'ape di grado aeronautico: robusta, resistente agli agenti atmosferici, elevata planarità, non facilmente deformabile sotto carichi pesanti. Circolazione dell'aria regolare attraverso la struttura interna a nido d'ape. Aspirazione zonale opzionale: forte flusso d'aria ed elevata forza di tenuta. Il piano di lavoro in PVC poroso offre risultati di cordonatura migliori.

Schermo tattile

Regolazione fine digitale e memorizzazione preimpostata della profondità e della pressione del coltello tramite touch screen. Imposta vari parametri di taglio per un comodo controllo della macchina.

Modulo pompa aria

Il potente modulo della pompa dell'aria a vuoto trattiene saldamente il materiale sul piano di lavoro, consentendo la lavorazione personalizzata del prodotto tramite il sistema di controllo del movimento.

Modulo di posizionamento laser

Il modulo di posizionamento a doppio cursore consente il taglio rapido e preciso dei materiali stampati utilizzando il posizionamento manuale a due punti.

Rilevamento del piano di lavoro

Rilevamento automatico dei dati sulla planarità del piano di lavoro tramite il modulo di rilevamento del piano di lavoro. Feedback al centro di controllo per la compensazione di precisione della piattaforma, ottenendo una planarità costante.

Immagine

Nome

Introduzione

Strumento per scanalare pannelli grigi

Progettato specificatamente per la scanalatura di pannelli grigi. Regolazione multi-angolo: 0°~135° liberamente regolabile.

Strumento per scanalare il cartone

Progettato per scanalare il cartone. Autoadattabile al piano di lavoro, con design anti-penetrazione. Realizza facilmente scanalature ad alta precisione per il cartone.

Utensile per scanalatura V-CUT

Ssupporta la scanalatura per pannelli a nido d'ape, pannelli KT e molti altri materiali, con angolo regolabile 0°~120°

Strumento per scanalare cornici

Scanalatura fissa a 90°, specifica per cornici, lastre flessibili, pannelli fonoassorbenti, ecc. per scanalatura ad angolo di 90°.

Strumento per il taglio a bacio

Progettato per il mezzo taglio (penetrazione parziale) di materiali autoadesivi, pellicole pubblicitarie retroilluminate, ecc. Se utilizzato con un sistema di registrazione di precisione con telecamera, è possibile tagliare facilmente forme irregolari complesse.

Strumento di vibrazione da 5 mm

Utensile da taglio a vibrazione per schiuma con corsa vibrante di 2 mm, appositamente progettato per il taglio di materiali in schiuma fino a 50 mm di spessore, come schiuma perlata EPE, schiuma EVA, spugna, ecc.

Sistema di registrazione della fotocamera

Taglio rapido e preciso dei materiali stampati tramite il sistema di registrazione della fotocamera. Il modulo di smistamento delle attività QR integrato consente l'impostazione automatizzata dei lavori per la produzione in piccoli lotti di diversi lotti di prodotti.

Tavolo operativo separato

Un tavolo operatorio indipendente per il comodo posizionamento di un computer.
