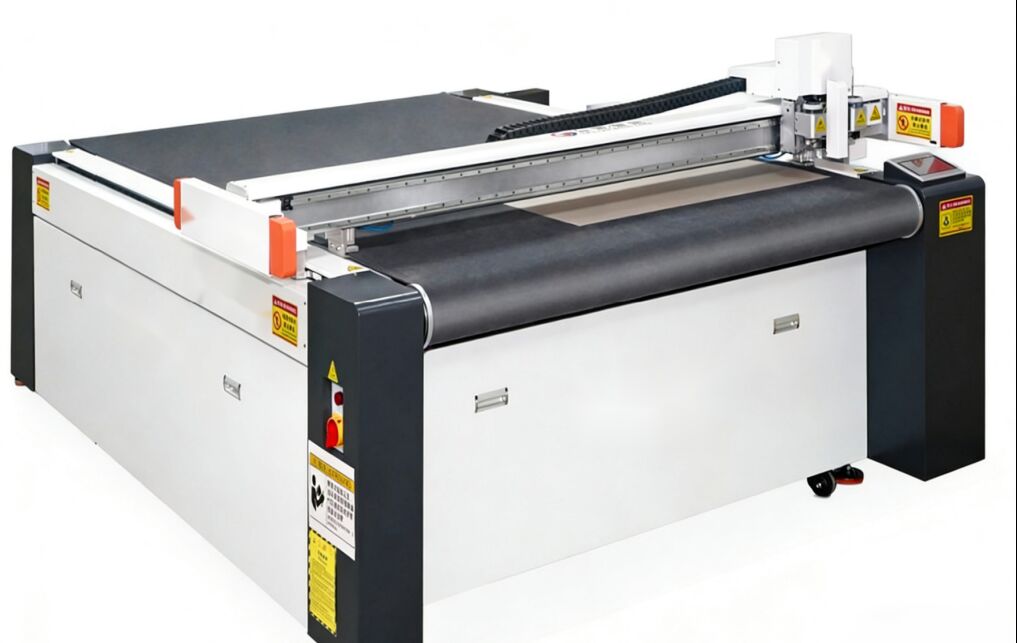

LY-PK-1816RM Macchina da taglio per materiali flessibili non metallici senza fustella (macchina per la realizzazione di campioni)
LY-PK-1816RM è una macchina da taglio per materiali flessibili non metallici senza fustella, progettata specificamente per la realizzazione di campioni e la produzione personalizzata in piccoli lotti nell'industria dell'imballaggio. Supporta un'ampia gamma di materiali tra cui cartone grigio, cartoncino, cartone ondulato, EVA e altro, con uno spessore massimo di taglio di 50 mm e una precisione di lavoro di ±0,05 mm. La velocità massima di taglio raggiunge i 1200 mm/s con una velocità di lavoro fino a 1500 mm/s, soddisfacendo pienamente il mercato diversificato e in rapida evoluzione dell'imballaggio odierno. Adatta per la realizzazione di campioni di scatole per imballaggi e carta, nonché per la produzione in piccoli lotti.
Questa macchina adotta un sistema di controllo servo di fascia alta e non richiede stampi per fustellatura. Il design multifunzione integra processi di taglio, cordonatura, scanalatura e mezzo taglio in un'unica macchina. Due teste di lavoro azionate in modo indipendente consentono a più utensili di operare continuamente, con moduli utensili intercambiabili tra le stazioni. Pertanto, una macchina gestisce taglio, cordonatura, scanalatura e tracciatura senza ricalibrazione manuale. Il sistema di impostazione automatica degli utensili integrato consente la calibrazione con un solo tocco e la compensazione della lunghezza dopo il cambio utensile, garantendo un cambio rapido con alta precisione.
Il sistema di trasmissione servo-driven ad alta precisione offre bordi puliti e privi di sbavature con una precisione di posizionamento fino a ±0,05 mm. È possibile importare direttamente file CAD, AI o DXF e generare percorsi di taglio con un clic, consentendo alla macchina di tagliare qualsiasi forma complessa senza curva di apprendimento. L'ottimizzazione intelligente del percorso consente un'elaborazione rapida, accorciando il ciclo di realizzazione dei campioni e consentendo una risposta rapida alle richieste dei clienti. I componenti chiave sono protetti dalla polvere, con conseguenti bassi tassi di guasto e manutenzione semplice. Il telaio in acciaio integrato garantisce nessuna deformazione durante il funzionamento ad alta velocità a lungo termine.
Introduzione meccanica
- Progettato specificamente per la realizzazione di campioni e la produzione personalizzata in piccoli lotti nell'industria dell'imballaggio e della stampa.
- Questa macchina è dotata di un sistema di controllo servo di fascia alta e non richiede stampi per fustellatura.
-
È compatibile con un'ampia gamma di materiali, tra cui cartone grigio, cartoncino, cartone ondulato, EVA e altro.
-
Il design multifunzione integra taglio, cordonatura, scanalatura, mezzo taglio, rendendo una macchina adatta a molteplici applicazioni. È ideale per la realizzazione di campioni di scatole per imballaggi e carta, e supporta anche la produzione in piccoli lotti.
Caratteristiche
|
|
Il telaio in acciaio integrato è saldato con acciaio ad alto tenore di carbonio ispessito, garantendo nessuna deformazione o vibrazione durante il funzionamento ad alta velocità a lungo termine. Fornisce prestazioni meccaniche stabili, garantendo precisione di taglio e longevità della macchina.
|
|
|
Sistema di aspirazione integrato che attiva in modo intelligente le zone di vuoto in base alle dimensioni del materiale, fornendo un fissaggio più forte e uniforme e migliorando significativamente la planarità del foglio. Previene il sollevamento e lo spostamento dei bordi ed è adatto sia per pannelli sottili che spessi.
|
|
|
Due teste di lavoro azionate in modo indipendente consentono a più utensili di operare continuamente, e gli utensili sono intercambiabili tra i moduli. Pertanto, una macchina gestisce taglio, cordonatura, scanalatura e tracciatura. Con uno spessore massimo di taglio di 50 mm, la macchina è compatibile con cartone ondulato, cartone grigio, cartoncino, schiuma sottile, pelle e altri materiali in fogli, soddisfacendo le esigenze quotidiane di realizzazione di campioni.
|
|
Un tavolo operativo indipendente per un comodo posizionamento di un computer.
|
Il sistema di impostazione automatica degli utensili integrato consente l'impostazione automatica con un solo tocco e la compensazione della lunghezza dopo un cambio utensile, senza necessità di calibrazione manuale. Ciò garantisce un cambio rapido con alta precisione. Il sistema di trasmissione servo-driven ad alta precisione offre una precisione di taglio fino a ±0,05 mm e produce bordi puliti e privi di sbavature.
|
|
|
È possibile importare direttamente file CAD, AI o DXF e generare percorsi di taglio con un clic, consentendo alla macchina di tagliare qualsiasi forma complessa senza curva di apprendimento.
|
|
Un tavolo operativo indipendente per un comodo posizionamento di un computer.
|
I componenti chiave sono protetti da polvere e detriti, con conseguenti bassi tassi di guasto e semplice manutenzione ordinaria. Inoltre, il basso consumo energetico garantisce un funzionamento ecologico ed economico. L'ottimizzazione intelligente del percorso consente un'elaborazione rapida, accorciando il ciclo di realizzazione dei campioni e consentendo una risposta rapida alle richieste di campioni dei clienti.
|
Esempi di funzioni
|
|

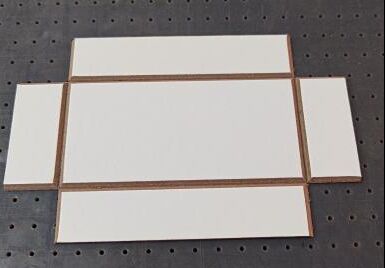

1.Scanalatura (V/U-Groove)
Scanalatura V/U commutabile, formatura in un'unica fase per materiali rigidi e morbidi.
|
|
|
2.Fustellatura a mezzo taglio
Fustellatura a mezzo taglio, taglia solo lo strato superiore per facilitare lo strappo e le parti di collegamento.
|
|
|
3.Cordonatura
Cordonatura uniforme, senza crepe o grinze durante la piegatura.
|
|
|

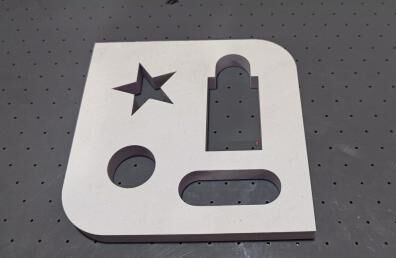

4.Fustellatura a taglio completo
Nessuno stampo richiesto, taglio preciso a tutto spessore, adatto per campionamento in piccoli lotti. Taglio ad alta precisione senza grinze su carta sottile e senza scoppio dei bordi su carta spessa.
|
|
|
5.Taglio EVA
Taglierina speciale antiaderente, taglio EVA liscio e pulito.
|
|
|

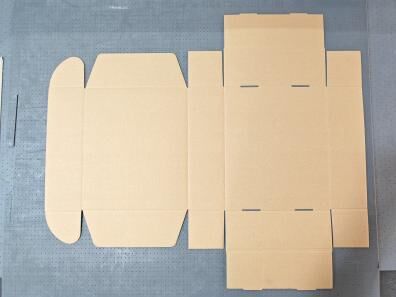

6.Taglio cartone ondulato
Taglio, cordonatura e scanalatura integrati per una riproduzione accurata delle strutture dei cartoni.
|
|
|
7.Taglio etichette adesive
Fustellatura a profondità controllata con precisione che taglia solo la carta di copertura e lo strato adesivo, lasciando intatto il supporto.
|
|
|
8.Taglio schiuma
Capace di taglio ad alta precisione di forme complesse del contorno, adatto per la lavorazione di inserti per imballaggi. Specifiche tecniche
|
Velocità massima di lavoro
|
1500 mm/s
|
Velocità massima di taglio
|
|
1200 mm/s
|
Precisione di lavoro
|
|
±0,05 mm
|
Spessore del pezzo
|
|
50 mm
|
Dimensioni di lavoro effettive
|
|
L1800 mm*L1600 mm
|
Alimentazione
|
|
380V±10%
|
Potenza totale
|
|
7.
|
5KWDimensioni macchina
|
|
L2770*L2580*H1330 mm
|
Selezione lista di configurazione
|
1,Configurazione standard
Immagine
|
Nome
|
Introduzione
|
Utensile per scanalatura cartone grigio
|
|
|
Sistema di controllo del movimento ad alta velocità a 6 assi di fascia alta: proprietà intellettuale proprietaria, movimento preciso della testa di taglio, movimento fluido delle curve.
|
Coltello oscillante elettrico ad alta frequenza
|
|
|
Motore Maxon integrato ad alta frequenza, velocità fino a 18.000 giri/min, dotato di lama in acciaio al tungsteno appositamente temprato. Taglia facilmente vari materiali duri e spessi (ad es. cartone ondulato, cartone a nido d'ape, pannello KT, pannello in schiuma di PVC) con velocità elevata, bordi lisci e puliti.
|
Utensile a coltello trascinato
|
|
|
Adatto per materiali con spessore ≤5 mm. Velocità di taglio più elevata rispetto al coltello oscillante.
|
|
|
Un tavolo operativo indipendente per un comodo posizionamento di un computer.
|
Quattro ruote per cordonatura di diverse larghezze disponibili. Crea cordonature perfette su vari cartoni ondulati e cartoncini. Ruota per cordonatura in PVC opzionale per cordonatura in PVC.
|
Penne tracciatrici
|
|
|
Una penna neutra e una penna a base di olio. Utilizzate per disegnare su materiali di carta/cartone e per il debug di precisione della macchina.
|
|
|
Utensile per taglio schiuma a vibrazione con corsa di vibrazione di 2 mm, appositamente progettato per tagliare materiali in schiuma fino a 50 mm di spessore, come schiuma di perle EPE, schiuma EVA, spugna, ecc.
|
Trasmissione dati flessibile e stabile, forte espandibilità dell'automazione. Supporta aggiornamenti e manutenzione remoti e consente il controllo della macchina e la chiamata di file all'interno di una rete locale.
|
|
|
Utensile per taglio schiuma a vibrazione con corsa di vibrazione di 2 mm, appositamente progettato per tagliare materiali in schiuma fino a 50 mm di spessore, come schiuma di perle EPE, schiuma EVA, spugna, ecc.
|
Controller a circuito integrato ad alte prestazioni (non una scheda plug-in per scheda madre di computer). Può essere collegato a qualsiasi computer ordinario (inclusi laptop) – non è necessario un PC dedicato ad alte prestazioni. In caso di guasto del computer, può essere facilmente sostituito con un computer ordinario per far funzionare la macchina.
|
|
|
Un tavolo operativo indipendente per un comodo posizionamento di un computer.
|
Design semplice ed elegante di sicurezza anticollisione. Dispositivo a barriera fotoelettrica infrarossa integrato con risposta sensibile, garantendo la sicurezza dell'operatore e un funzionamento affidabile della macchina.
|
|
|
Un tavolo operativo indipendente per un comodo posizionamento di un computer.
|
Primo utilizzo nell'industria di piastre in alluminio a nido d'ape di grado aeronautico: robuste, resistenti agli agenti atmosferici, alta planarità, non si deformano facilmente sotto carichi pesanti. Circolazione dell'aria fluida attraverso la struttura interna a nido d'ape. Aspirazione a vuoto zonale opzionale – flusso d'aria potente e alta forza di tenuta. Il piatto di lavoro in PVC poroso offre migliori risultati di cordonatura.
|
Touch screen
|
|
|
Regolazione fine digitale e memorizzazione preimpostata per profondità e pressione del coltello tramite touchscreen. Impostare vari parametri di taglio per un comodo controllo della macchina.
|
Modulo pompa aria
|
|
|
Potente modulo pompa aria a vuoto trattiene saldamente il materiale sul piano di lavoro, consentendo l'elaborazione personalizzata del prodotto tramite il sistema di controllo del movimento.
|
Modulo di posizionamento laser
|
|
|
Il modulo di posizionamento a doppio cursore consente il taglio rapido e preciso di materiali stampati tramite posizionamento manuale a due punti.
|
Rilevamento piano di lavoro
|
|
|
Rilevamento automatico dei dati di planarità del piano di lavoro tramite il modulo di rilevamento del piano di lavoro. Feedback al centro di controllo per la compensazione della precisione della piattaforma, ottenendo una planarità costante.
|
2.Configurazione standard
|
Immagine
|
Nome
|
Introduzione
|
Utensile per scanalatura cartone grigio
|
|
|
Specificamente progettato per la scanalatura del cartone grigio. Angolo multi-regolabile: 0°~135° liberamente regolabile.
|
Utensile per scanalatura cartoncino
|
|
|
Progettato per la scanalatura del cartoncino. Autoadattante al piano di lavoro, con design anti-penetrazione. Ottiene facilmente scanalature ad alta precisione per cartoncino.
|
Utensile per scanalatura V-CUT
|
|
|
Supporta la scanalatura per pannelli a nido d'ape, pannelli KT e molti altri materiali, con angolo regolabile 0°~120°
|
Utensile per scanalatura corniceScanalatura fissa a 90°, specificamente per cornici, pannelli flessibili, pannelli fonoassorbenti, ecc. per scanalatura ad angolo di 90°.
|
|
|
Utensile per kiss-cut
|
Progettato per il kiss-cutting (penetrazione parziale) di materiali autoadesivi, film retroilluminato pubblicitario, ecc. Se utilizzato con un sistema di registrazione telecamera di precisione, è possibile tagliare facilmente forme complesse e irregolari.
|
|
|
|
Utensile a vibrazione da 2 mm
|
|
Utensile per taglio schiuma a vibrazione con corsa di vibrazione di 2 mm, appositamente progettato per tagliare materiali in schiuma fino a 50 mm di spessore, come schiuma di perle EPE, schiuma EVA, spugna, ecc.
|
Sistema di registrazione telecamera
|
Taglio rapido e preciso di materiali stampati tramite il sistema di registrazione telecamera. Il modulo integrato di smistamento attività QR consente l'impostazione automatica dei lavori per la produzione in piccoli lotti di diversi lotti di prodotti.
|
|
|
|
Tavolo operativo separato
|
|
Un tavolo operativo indipendente per un comodo posizionamento di un computer.
|
