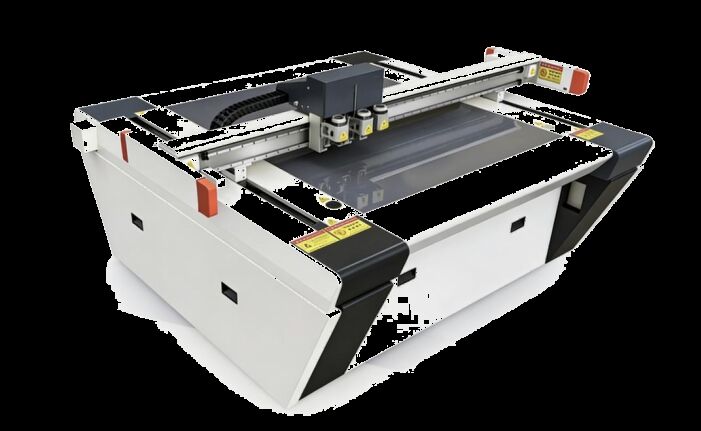

LY-RK03-1113 Macchina di taglio di materiali flessibili non metallici senza incisione con precisione di ± 0,05 mm per la produzione di campioni multifunzione e ampia compatibilità dei materiali

Il telaio di acciaio integrato è saldato in acciaio ad alto tenore di carbonio spessito, senza deformazioni o vibrazioni durante il funzionamento ad alta velocità a lungo termine.garantendo la precisione di taglio e la longevità della macchina.

Sistema di aspirazione integrato che attiva in modo intelligente le zone di vuoto in base alle dimensioni del materiale, offrendo una tenuta più forte e uniforme e migliorando significativamente la piattezza del foglio.Impedisce il sollevamento e lo spostamento dei bordi, ed è adatto sia a tavole sottili che spesse.

Tre teste di lavoro azionate indipendentemente consentono di utilizzare più utensili in modo continuo e gli utensili sono intercambiabili tra i moduli.di larghezza superiore a 50 mm, la macchina è compatibile con cartone ondulato, cartone grigio, cartone, schiuma sottile, cuoio e altri materiali di foglio, soddisfacendo le esigenze quotidiane di produzione di campioni.

Il sistema di regolazione automatica degli utensili integrato consente una regolazione automatica a un solo tocco e una compensazione della lunghezza dopo il cambio degli utensili, senza necessità di taratura manuale.Questo garantisce un cambio rapido con elevata precisione.Il sistema di trasmissione servo-driven di alta precisione offre una precisione di taglio fino a ± 0,05 mm e produce bordi puliti e privi di sbavature.

È possibile importare direttamente file CAD, AI o DXF e generare percorsi di taglio con un solo clic, consentendo alla macchina di tagliare qualsiasi forma complessa con curva di apprendimento zero.

I componenti chiave sono protetti da polvere e detriti, con conseguente basso tasso di guasti e semplice manutenzione di routine.basso consumo energetico garantisce un funzionamento rispettoso dell'ambiente ed economico.L'ottimizzazione intelligente del percorso consente un'elaborazione rapida, accorciando il ciclo di produzione dei campioni e consentendo una risposta rapida alle richieste di campioni dei clienti.

1.Grooving (V/U-Groove)

V/U grooving commutabile, formaggio in un solo passo per materiali rigidi e morbidi.

2.Mezzo taglio a striscia

Taglio a stampo a metà, taglio strato superiore solo per parti di rottura e di collegamento.

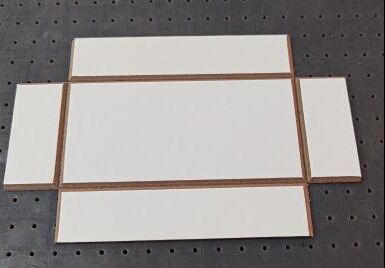

3.Aumento

Arricciamento uniforme, senza crepe o rughe quando si piega.

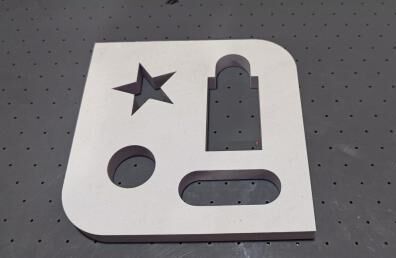

4.Full-Cut Die Cutting

Nessuna muffa necessaria, taglio preciso, adatta per il campionamento di piccoli lotti, taglio di alta precisione senza rughe su carta sottile e senza bordi che scoppiano su carta spessa.

5.EVA Taglio

Un tagliatore antiaderente speciale, con taglio EVA liscio e pulito.

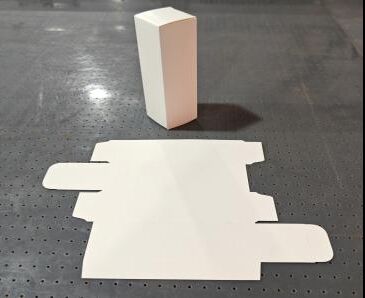

6Taglio di cartone ondulato

Taglio integrato, piegatura e ripiegatura per una riproduzione accurata delle strutture in cartone.

7. Taglio di etichette adesive

Taglio a stampo a profondità controllata con precisione che taglia solo la carta di facciata e lo strato adesivo, lasciando intatto il rivestimento.

8Taglio di schiuma

Capacità di taglio ad alta precisione di forme di contorno complesse per la lavorazione di inserti di diversi imballaggi.

Immagine

Nome

Introduzione

Sistema di controllo del movimento

Sistema di controllo di movimento ad alta velocità a 6 assi di fascia alta: proprietà intellettuale proprietaria, movimento preciso della testa di taglio, movimento di curva liscio.

Coltello oscillatore elettrico ad alta frequenza

Motore Maxon ad alta frequenza integrato, velocità fino a 18.000 giri al minuto, dotato di lama di acciaio di tungsteno appositamente indurito.cartone a nido di miele, KT board, PVC foam board) con velocità elevata, bordi lisci e ordinati.

Strumento di trascinamento del coltello

Adatto per materiali con spessore ≤ 5 mm. Velocità di taglio più rapida rispetto al coltello oscillante.

Set di ruote pieghevoli

Quattro ruote di piegatura di diverse larghezze disponibili. Crea piegature perfette su vari cartoni ondulati e cartone. Ruota di piegatura in PVC opzionale per il piegatura in PVC.

Plotter Pen

Una penna neutrale e una a base di olio, utilizzata per disegnare su materiali cartacei e per la debug accurata.

Porta di trasmissione Ethernet

Trasmissione dati flessibile e stabile, forte espansione di automazione. Supporta l'aggiornamento e la manutenzione a distanza e consente il controllo della macchina e la chiamata dei file all'interno di una rete locale.

Controller di circuito integrato

Controller di circuito integrato ad alte prestazioni (non una scheda plug-in della scheda madre del computer).Se il computer fallisce, può essere facilmente sostituito con un ordinatore ordinario per far funzionare la macchina.

Protezione della sicurezza

Semplice ed elegante design anti-colisioni, dispositivo di cortina a luce infrarossa integrato con risposta sensibile, che garantisce la sicurezza dell'operatore e un funzionamento affidabile della macchina.

Piastra di alluminio Honeycomb di qualità aeronautica + tavolo da lavoro in PVC poroso

Prima applicazione nel settore della piastra di alluminio da nido di miele di qualità aeronautica: robusta, resistente alle intemperie, molto piatta, non deforma facilmente sotto carico pesante.Circolazione dell'aria attraverso la struttura interna del favo d'api. aspirazione a vuoto a zona opzionale strong airflow and high holding force.

Schermata tattile

- regolazione digitale e immagazzinamento predefinito per la profondità e la pressione del coltello tramite touch screen.

Modulo della pompa d'aria

Un potente modulo di pompa d'aria a vuoto tiene saldamente il materiale sul tavolo da lavoro, consentendo una lavorazione personalizzata del prodotto tramite il sistema di controllo del movimento.

Modulo di posizionamento laser

Il modulo di posizionamento a doppio cursore consente un taglio rapido e preciso dei materiali stampati utilizzando il posizionamento manuale a due punti.

Rilevazione del tavolo di lavoro

Sensore automatico dei dati di piattezza del tavolo da lavoro tramite il modulo di rilevamento del tavolo da lavoro. Feedback al centro di controllo per la compensazione della precisione della piattaforma, raggiungendo una piattezza costante.

Immagine

Nome

Introduzione

Strumento di scanalatura per cartone grigio

Progettato specificamente per il solco di una lavagna grigia, regolabile a più angoli: 0°~135° regolabile liberamente.

Strumento di solco in cartone

Progettato per il solco del cartone, autoadattabile al tavolo da lavoro, con design anti-penetrazione, permette di realizzare facilmente solchi di alta precisione per il cartone.

Strumento di scanalatura V-CUT

SSupporto di scanalature per cartone a nido di miele, cartone KT e molti altri materiali, con angolo regolabile 0°~120°

Strumento di scanalamento del fotogramma

Scalature fisse a 90°, specificamente per cornici fotografiche, piastre flessibili, tavole assorbenti del suono, ecc., per scalature a 90°.

Strumento di taglio da bacio

Disegnato per il taglio a bacio (penetrazione parziale) di materiali autoadesivi, pellicole pubblicitarie retroilluminate, ecc. Quando utilizzato con un sistema di registrazione di telecamere di precisione,Le forme irregolari complesse possono essere tagliate facilmente.

Strumento di vibrazione da 5 mm

Strumento di taglio a vibrazione di schiuma con colpo di vibrazione di 2 mm, appositamente progettato per il taglio di materiali di schiuma fino a 50 mm di spessore, come schiuma di perle EPE, schiuma EVA, spugna, ecc.

Sistema di registrazione delle telecamere

Taglio rapido e preciso di materiali stampati tramite il sistema di registrazione della fotocamera.Il modulo integrato di selezione delle attività QR consente la configurazione automatica del lavoro per la produzione di piccoli lotti di diversi lotti di prodotti.

Tavola di funzionamento separata

Un tavolo di funzionamento indipendente per il comodo posizionamento di un computer.
